उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | NetTAP® |
प्रमाणन: | CCC, CE, RoHS |
मॉडल संख्या: | NT-वीपीपी-4860G |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Can Discuss |
पैकेजिंग विवरण: | बाहरी कार्टन प्लस इनर फोम |
प्रसव के समय: | 1-3 कार्य दिवसों |
भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | प्रति माह 100 सेट |
वीएलएएन टैग इंटरफ़ेस: | एक्सेस, ट्रंक और हाइब्रिड इंटरफ़ेस | पैकेट अग्रेषण: | स्विचिंग मैकेनिज्म |
---|---|---|---|
पैकेट छानना: | वाशर के रूप में ब्रोकर पैकेट फ़िल्टरिंग | वीएलएएन टैग: | टैग, अनटैग, रिप्लेस या स्ट्रिप |
अनुप्रयोग: | दूरसंचार, प्रसारण, सरकार, वित्त, ऊर्जा, बिजली, पेट्रोलियम, अस्पताल, स्कूल, उद्यम और अन्य उद्योगों के | संबंधित समाधान: | डेटा मास्किंग, डेटा डेडुप्लिकेशन, डेटा स्लाइसिंग |
हाई लाइट: | vlan नेटवर्क टैप |
वीएलएन टैग वीएलएएन अनटैग वीएलएएन नेटवर्क पैकेट ब्रोकर और नेटवर्क टैप में वीएलएएन स्ट्रिपिंग बदलें या वीएलएएन
इंटरफ़ेस इंटरफ़ेस और डिफ़ॉल्ट VLAN के इंटरफ़ेस प्रकार के आधार पर, ईथरनेट डेटा फ़्रेमों को वीएलएन टैग जोड़ता या हटाता है।
वीएलएएन टैग जोड़ने या छीनने के लिए विभिन्न प्रकार के इंटरफेस की तुलना:
आंतरिक पंक्तियों के विभिन्न प्रकार सामने आते हैं? |
|||
---|---|---|---|
इंटरफ़ेस प्रकार |
टैग प्रक्रिया के बिना Rx संदेश |
टैग प्रक्रिया के साथ Rx संदेश |
टीएक्स फ़्रेम प्रक्रिया |
एक्सेस इंटरफ़ेस | संदेश प्राप्त करें और डिफ़ॉल्ट VLAN ID टाइप करें |
• VLAN ID डिफ़ॉल्ट VLAN ID के समान होने पर संदेश प्राप्त करें। • VLAN ID डिफ़ॉल्ट VLAN ID से भिन्न होने पर पाठ को छोड़ दें। |
पहले फ्रेम के PVID टैग को स्ट्रिप करें और फिर भेजें। |
ट्रंक इंटरफ़ेस |
• डिफॉल्ट वीएलएएन आईडी टाइप करें और डिफॉल्ट वीएलएएन आईडी वीएलएएन आईडी की सूची में है, जिसे पास करने की अनुमति है। • डिफ़ॉल्ट वीएलएएन आईडी टाइप करें और पाठ को तब त्यागें जब डिफ़ॉल्ट वीएलएएन आईडी वीएलएएन आईडी की सूची में नहीं है जिसे पारित करने की अनुमति है। |
जब वीएलएएन आईडी वीएलएएन आईडी की सूची में है, तो पाठ प्राप्त करें जो इंटरफ़ेस को पारित करने की अनुमति देता है। जब वीएलएएन आईडी वीएलएएन आईडी की सूची में नहीं है, तो उस पाठ को छोड़ दें जो इंटरफ़ेस से गुजरने की अनुमति देता है। |
• जब वीएलएएन आईडी डिफ़ॉल्ट वीएलएएन आईडी के समान है और इंटरफ़ेस द्वारा अनुमत वीएलएएन आईडी है, तो टैग को हटा दें और संदेश भेजें। • जब वीएलएएन आईडी डिफ़ॉल्ट वीएलएएन आईडी से अलग है और इंटरफेस द्वारा अनुमत वीएलएएन आईडी है, तो मूल टैग रखें और संदेश भेजें। |
हाइब्रिड इंटरफ़ेस |
• डिफॉल्ट वीएलएएन आईडी टाइप करें और संदेश तब प्राप्त करें जब डिफॉल्ट वीएलएएन आईडी वीएलएएन आईडी की सूची में है जिसे पारित करने की अनुमति है। • डिफ़ॉल्ट वीएलएएन आईडी टाइप करें और टेक्स्ट को तब त्यागें जब डिफ़ॉल्ट वीएलएएन आईडी वीएलएएन आईडी की सूची में न हो जिसे पास करने की अनुमति है। |
जब वीएलएएन आईडी वीएलएएन आईडी की सूची में है, तो पाठ प्राप्त करें जो इंटरफ़ेस को पारित करने की अनुमति देता है। जब वीएलएएन आईडी वीएलएएन आईडी की सूची में नहीं है, तो उस पाठ को छोड़ दें जो इंटरफ़ेस से गुजरने की अनुमति देता है। |
संदेश तब भेजा जाता है जब वीएलएएन आईडी वह वीएलएएन आईडी होती है जिसे इंटरफ़ेस से गुजरने की अनुमति मिलती है।आप यह निर्धारित करने के लिए कमांड का उपयोग कर सकते हैं कि टैग के साथ भेजें या नहीं। |
उपरोक्त इंटरफेस से वीएलएएन टैग जोड़ने या छीनने की प्रक्रिया प्रक्रिया देखी जा सकती है:
1- जब वीएलएएन टैग के बिना डेटा फ़्रेम प्राप्त करते हैं, तो एक्सेस इंटरफ़ेस, ट्रंक इंटरफ़ेस और हाइब्रिड इंटरफ़ेस सभी डेटा फ्रेम को वीएलएएन टैग के साथ लेबल करेंगे।हालांकि, एक्सेस इंटरफ़ेस और हाइब्रिड इंटरफ़ेस यह निर्धारित करेगा कि डेटा फ़्रेम के vids को वीएलएएन से गुजरने की अनुमति है या नहीं, जबकि एक्सेस इंटरफ़ेस उन्हें बिना शर्त प्राप्त करेगा।
2- जब वीएलएएन टैग के साथ एक डेटा फ़्रेम प्राप्त होता है, तो एक्सेस इंटरफ़ेस, ट्रंक इंटरफ़ेस और हाइब्रिड इंटरफ़ेस यह निर्धारित करेगा कि डेटा फ्रेम प्राप्त करना है या नहीं, इसके आधार पर डेटा फ्रेम का वीआईडी वह वीएलएएन है जिससे इसे गुजरने की अनुमति है (फ्रेम में) वीएलएएन जिसे एक्सेस इंटरफ़ेस से गुजरने की अनुमति है वह डिफ़ॉल्ट वीएलएएन है)।
3- डेटा फ़्रेम भेजते समय:
- एक्सेस इंटरफ़ेस डेटा फ्रेम से सीधे VLAN टैग को हटा देता है।
- ट्रंक इंटरफ़ेस डेटा फ़्रेम से वीएलएएन टैग तभी छीन लेगा, जब डेटा फ़्रेम में वीआईडी इंटरफ़ेस के पीवीआईडी के बराबर हो।
- हाइब्रिड इंटरफ़ेस निर्धारित करता है कि इंटरफ़ेस पर कॉन्फ़िगरेशन के आधार पर डेटा फ्रेम से वीएलएएन टैग को पट्टी करना है या नहीं।
इसलिए, एक्सेस इंटरफ़ेस द्वारा भेजे गए डेटा फ़्रेम में निश्चित रूप से टैग नहीं होते हैं।ट्रंक इंटरफ़ेस द्वारा भेजे गए डेटा फ़्रेम के लिए, केवल एक वीएलएएन डेटा फ्रेम में टैग नहीं होते हैं, जबकि अन्य में सभी वीएलएएन टैग होते हैं।हाइब्रिड इंटरफ़ेस द्वारा भेजे गए डेटा फ़्रेम के लिए, कुछ वीएलएएन डेटा फ़्रेम टैग के साथ सेट किए जा सकते हैं, जबकि कुछ वीएलएएन डेटा फ़्रेम में टैग नहीं होते हैं।
VLAN टैग जोड़ने या छीनने के दौरान कई सामान्य रूप से उपयोग किए जाने वाले पैकेट अग्रेषण तंत्र:
1- प्रक्रिया स्विचिंग
2- फास्ट स्विचिंग
3- सिस्को एक्सप्रेस फारवर्डिंग सीईएफ के रूप में छोटा है
4- इष्टतम और वितरित स्विचिंग
5- नेटफ्लो स्विचिंग

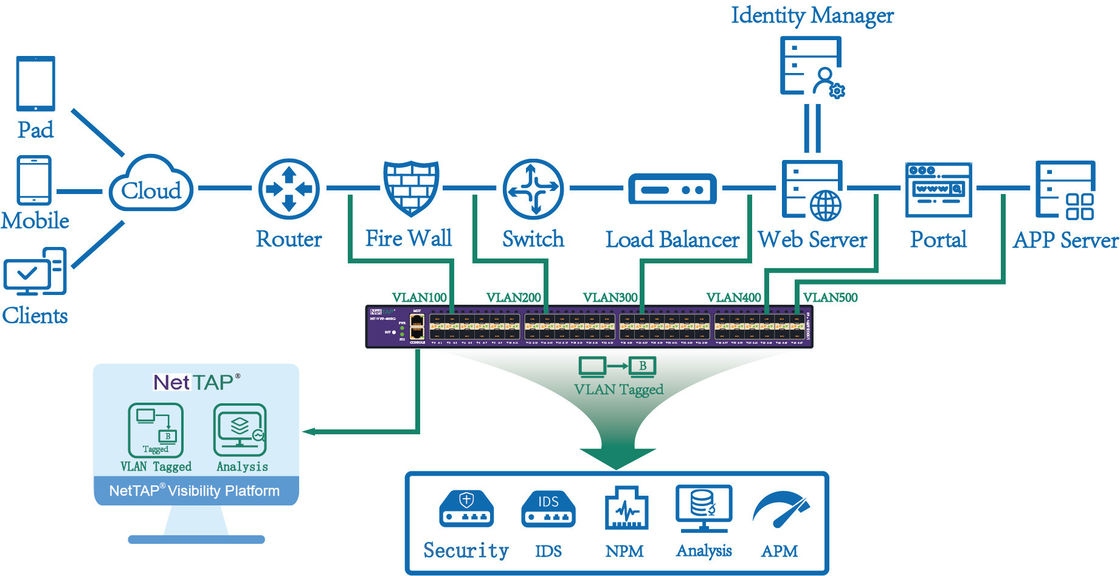

नेटवर्क पैकेट ब्रोकर (एनपीबी) वीएलएएन टैग, वीएलएएन स्ट्रिपिंग एप्लीकेशन
NT-VPP-4860G नेटटैप® एनपीबी फंक्शनल पैरामीटर्स | |||
नेटवर्क इंटरफेस | 10 जीई |
48 * एसएफपी + स्लॉट, समर्थन 10GE / GE slots समर्थन सिंगल / मल्टीपल मोड फाइबर |
|
बैंड से बाहर है MGT इंटरफ़ेस |
1 * 10/100 / 1000M विद्युत बंदरगाह / | ||
परिनियोजन मोड | ऑप्टिकल | सहयोग | |
मिरर स्पैन | सहयोग | ||
सिस्टम फंक्शन | बेसिक ट्रैफिक प्रोसेसिंग | यातायात प्रतिकृति / एकत्रीकरण / वितरण | सहयोग |
आईपी / प्रोटोकॉल / पोर्ट टू-टपल ट्रैफिक आइडेंटिफिकेशन फ़िल्टरिंग के आधार पर | सहयोग | ||
UDF मैच | सहयोग | ||
वीएलएएन चिह्न / बदलें / हटाएं | सहयोग | ||
3G / 4G प्रोटोकॉल पहचान | सहयोग | ||
इंटरफ़ेस स्वास्थ्य निरीक्षण | सहयोग | ||
ईथरनेट इनकैप्सुलेशन असंबंधित समर्थन | सहयोग | ||
प्रसंस्करण क्षमता | 480Gbps | ||
इंटेलिजेंट ट्रैफिक प्रोसेसिंग | समय मुद्रांकन | सहयोग | |
टैग हटा दें | VxLAN, VLAN, MPLS हेडर स्ट्रिपिंग का समर्थन करें | ||
डेटा डी-डुप्लीकेशन | समर्थन इंटरफ़ेस / नीति | ||
पैकेट कटा हुआ | समर्थन नीति | ||
डेटा डिसेन्सिटाइजेशन | समर्थन नीति | ||
सुरंग का पुनर्गठन | सहयोग | ||
अनुप्रयोग परत प्रोटोकॉल पहचान |
समर्थन FTP / HTTP / POP / SMTP / DNS / NTP / बिटटोरेंट / SYSLOG / MYSQL / MSSQL इत्यादि |
||
वीडियो ट्रैफ़िक मान्यता | सहयोग | ||
प्रसंस्करण क्षमता | 40Gbps | ||
इलेक्ट्रिक (1 + 1 निरर्थक पावर सिस्टम-आरपीएस) | दर बिजली की आपूर्ति आवृत्ति | एसी -50 एचजेड | |
दर इनपुट वर्तमान | एसी -3 ए / डीसी -10 ए | ||
बिजली की दर | अधिकतम 250 डब्ल्यू | ||
वातावरण | वर्किंग टेम्परेचर | 0 .50 ℃ | |
भंडारण तापमान | -20-70 ℃ | ||
काम की नमी | 10% -95%, कोई संक्षेपण नहीं | ||
उपयोगकर्ता कॉन्फ़िगरेशन | कंसोल कॉन्फ़िगरेशन | RS232 इंटरफ़ेस, 115200,8, N, 1 | |
पासवर्ड प्रमाणीकरण | सहयोग | ||
चेसिस की ऊंचाई | (यू) | 1 यू 445 मिमी * 44 मिमी * 402 मिमी |
